全焊接板殼式換熱器介紹：圓形全焊接板式換熱器是一種高溫高壓、高效緊湊的新型換熱器。具有體積小、重量輕、安全可靠性高、性價比高的特性。部分場合替代傳統的列管式換熱器而取得節能增產、節省投資、簡化裝置、安全可靠、技術進步的應用效果。 操作溫度可達600℃，設計壓力可達10Mpa。

全焊接板殼式換熱器型號參數：

1）板片外徑：200mm-1200mm

2）板側接管尺寸：DN25-DN250

3）殼側接管尺寸：DN25-DN700

4）板片厚度：0.8mm-1.2mm

5）單板換熱面積：0.03m2-1.2m2

全焊板式換熱器主要應用場合：

代替原來的熱網加熱器（列管的），因其設備的傳熱系數高，占地面積小，一次性投資少等優點，被廣大用戶所接受。類似工況(集中供熱首站）：一次蒸汽325.9℃進/冷凝水80℃出;二次水60℃進/120℃出，流量720t/h;設計壓力2.0MPa。

余熱利用的熱網疏水換熱器，類似工況：一次水80℃進/55℃出，流量330t/h;二次水50℃進/60℃出，流量830t/h;設計壓力4.0MPa，設計溫度150℃。

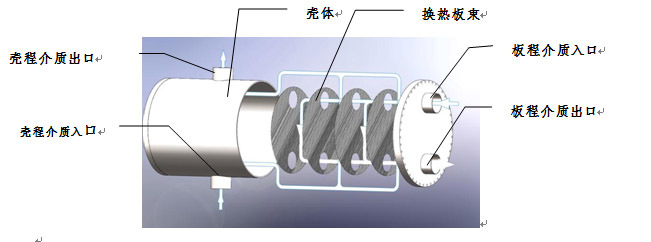

全焊接板式換熱器參數

圓形全焊接板式換熱器設計、制造及應用方面：

1、目前板片外徑φ1200mm,做過裝機1000多片的設備；

2、傳熱系數達3000W/m2.℃以上。

3、主要用于設計壓力4.5MPa的電廠供熱首站（代替原來的列管式熱網加熱器）。

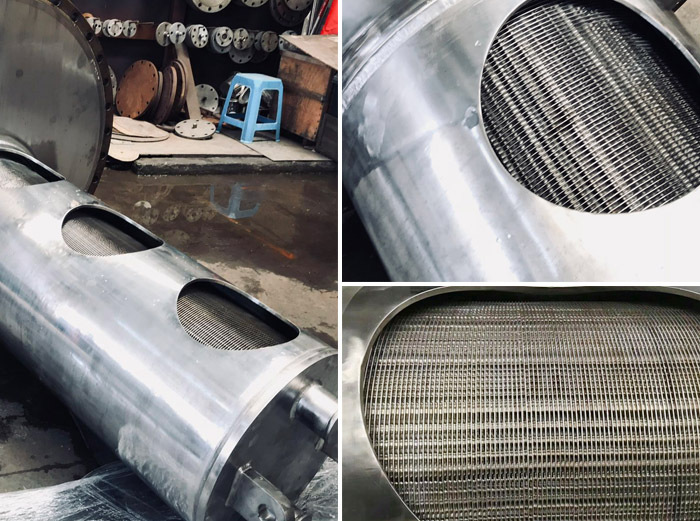

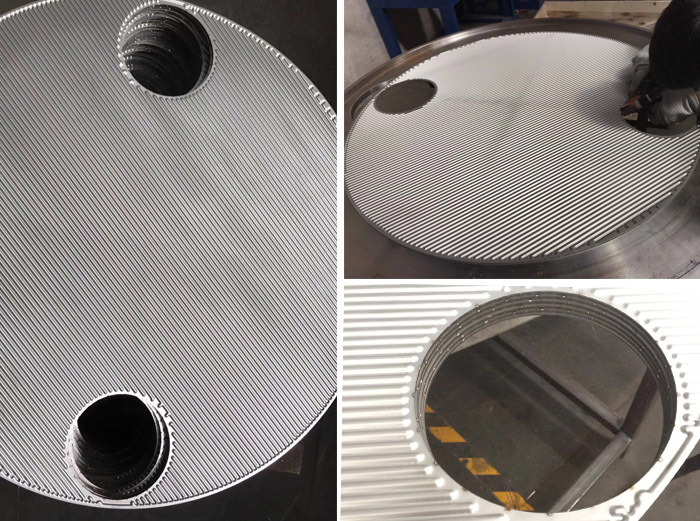

圓形全焊接板式換熱器細節圖
