板式換熱器是由板式換熱器板片、平衡槽、離心式衛(wèi)生泵、熱水裝置、支架以及儀表箱等組成。由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。

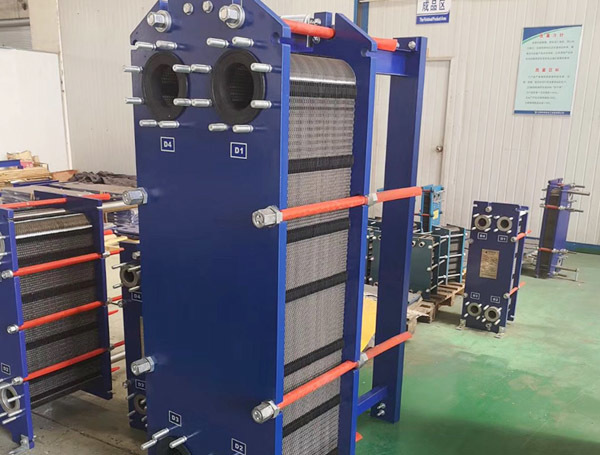

板式換熱器主要由框架和板片兩大部分組成。
板片由各種材料的制成的薄板用各種不同形式的磨具壓成形狀各異的波紋，并在板片的四個角上開有角孔，用于介質(zhì)的流道。板片的周邊及角孔處用橡膠墊片加以密封。 框架由固定壓緊板、活動壓緊板、上下導桿和夾緊螺栓等構成。板式換熱器是將板片以疊加的形式裝在固定壓緊板、活動壓緊板中間，然后用夾緊螺栓夾緊而成。
